性狀

硅膠干燥劑是一種傳統(tǒng)的吸潮除濕包裝封存產(chǎn)品。

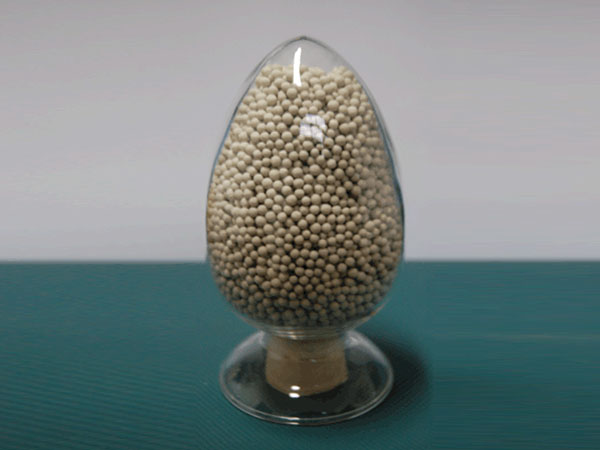

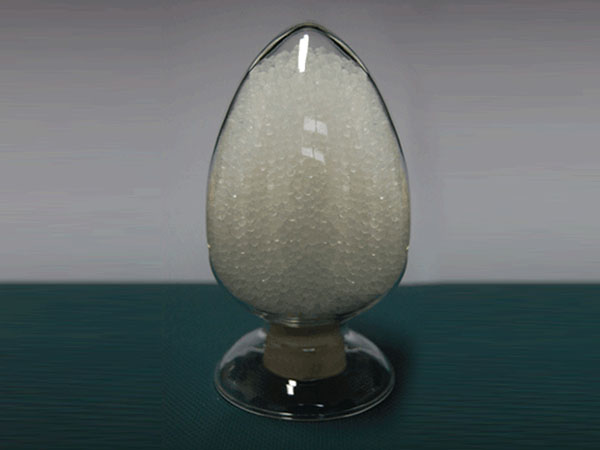

采用的硅膠曾榮獲國金獎，獲ISO 9001質(zhì)量體系認(rèn)證。細(xì)孔硅膠分細(xì)孔球形硅膠和細(xì)孔塊狀硅膠兩種。細(xì)孔球形硅膠外觀為無色或微黃色的透明或半透明球形顆粒，細(xì)孔塊狀硅膠為無色或微黃色半透明玻璃狀的不規(guī)則顆粒。細(xì)孔硅膠又叫A型硅膠。其通常是用硅酸鈉和硫酸反應(yīng),并經(jīng)老化，酸泡等一系列后處理過程而制得。硅酸屬于非晶態(tài)物質(zhì),其化學(xué)分子式mSiO2.nH2O。不溶于水和任何溶劑。無毒無味，化學(xué)性質(zhì)穩(wěn)定，除強堿、氫氟酸外不與任何物質(zhì)發(fā)生反應(yīng)。各種型號的硅膠因其制造方法不同而形成不同的微孔結(jié)構(gòu)。硅膠的化學(xué)組織和物理結(jié)構(gòu)，決定了它具有許多其它同類材料難以取代的特點：吸附性能高、熱穩(wěn)定性好、化學(xué)性質(zhì)穩(wěn)定、有較高的機械強度等。

應(yīng)用范圍

硅膠干燥劑是把硅膠封在不同包材內(nèi)制成不同克數(shù)的小包裝，重量從0.5克－1000克不等。主要用做干燥劑、防潮珠、除味劑和各種吸附劑。硅膠干燥劑是一種高效的吸濕材料，廣泛用于儀器、儀表、設(shè)備器械、皮革、箱包、鞋類、紡織品、食品、種子、茶葉、藥品、文物檔案、照相機、工藝美術(shù)品等的貯存和運輸中控制環(huán)境的相對濕度，防止物品受潮，霉變和銹蝕。同時在海運途中也有廣泛的應(yīng)用，因為貨物在運輸過程中常因溫度大而受潮變質(zhì)，用該產(chǎn)品可有效的去濕防潮，使貨物的質(zhì)量得到保障。

技術(shù)指標(biāo)

用量參數(shù)

參考建議量：800g/m3，此量為密封條環(huán)境中的使用量，在潮濕環(huán)境中，如海運，應(yīng)采用加倍的量，根據(jù)具體環(huán)境可適當(dāng)調(diào)整用量。

常用小包裝規(guī)格

500g-2000g均可按廠家要求規(guī)格生產(chǎn)。

注：

文字包括：中文、英文、法文、德文、日文、阿拉伯文以及特種標(biāo)志(頭型)等。

(1)什么是飽和度，什么是平衡容量？

飽和度是指干燥劑已吸飽了，即使有再多的水氣，它都無法吸附。平衡容量是指干燥劑從空氣中吸走了足夠的潮氣，使得大氣對水氣的容納能力超過了干燥劑對水氣的吸附能力。此時，增加更多的干燥劑也不會降低該環(huán)境的相對濕度

(2)硅膠的安全性能

硅膠主要成分是二氧化硅，化學(xué)性質(zhì)穩(wěn)定，不燃燒。硅膠是一種非晶態(tài)二氧化硅，應(yīng)控制車間粉塵含量不大于10毫克/立方米 ，需加強排風(fēng)，操作時戴口罩。硅膠有很強的吸附能力，對人的皮膚能產(chǎn)生干燥作用，因此，操作時應(yīng)穿戴好工作服。若硅膠進(jìn)入眼中，需用大量的水沖洗，并盡快找醫(yī)生治療。

(3)貯存與包裝

硅膠具有強的吸濕能力，因此應(yīng)貯存在干燥地方。包裝與地面之間要有擱架。包裝物有鋼桶、紙桶、紙箱、塑料瓶、聚乙烯塑料復(fù)合袋、柔性集裝袋等。具體包裝規(guī)格見分類產(chǎn)品說明。運輸過程中應(yīng)避免雨淋、受潮和爆曬。

附：硅膠再生方法與注意事項

硅膠在使用過程中因吸附了介質(zhì)中的水蒸汽或其他有機物質(zhì)，吸附能力下降，可通過再生后重復(fù)使用。

一、硅膠吸附水蒸汽后的再生

硅膠吸附水份后，可通過熱脫附方式將水份除去，加熱的方式有多種，如電熱爐、煙道余熱加熱及熱風(fēng)干燥等。

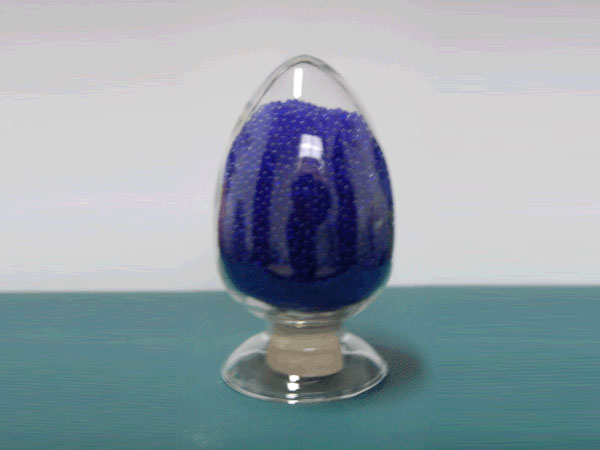

脫附加熱的溫度控制在120--180℃為宜，對于藍(lán)膠指示劑、變色硅膠、DL型藍(lán)色硅膠則控制在100--120℃為宜。各種工業(yè)硅膠再生時的最高溫度不應(yīng)超過以下限度：

粗孔硅膠不得高于600℃；

細(xì)孔硅膠不得高于200℃；

藍(lán)膠指標(biāo)劑(或變色硅膠)不得高于120℃；

硅鋁膠不得高于350℃。

再生后的硅膠，其水份一般控制在2%以下即可重新投入使用。

二、硅膠吸附有機雜質(zhì)后的再生

1. 焙燒法

對于粗孔硅膠，可放在焙燒爐內(nèi)逐漸升溫至500--600℃，約經(jīng)6-8小時至膠粒呈白色或黃褐色即可。對細(xì)孔硅膠，焙燒溫度不能超過200℃。

2. 漂洗法

將硅膠在飽和水蒸汽中吸附達(dá)到飽和后放熱水中浸泡漂洗，并可結(jié)合使用洗滌劑以除去廢油或其它有機雜質(zhì)，再經(jīng)凈水洗滌后烘干脫水。

3. 溶劑沖洗法

根據(jù)硅膠吸附有機物種類，選用適當(dāng)?shù)娜軇⑽皆诠枘z內(nèi)的有機物溶出，然后將硅膠加熱以脫除溶劑。

三、硅膠再生應(yīng)注意的問題

1. 烘干再生時應(yīng)注意掌握逐漸提高溫度，以免劇烈干燥引起膠粒炸裂，降低回收率。

2. 對硅膠焙燒再生時，溫度過高會引起硅膠孔結(jié)構(gòu)的變化而明顯降低其吸附效果，影響使用價值。對于藍(lán)膠指示劑或變色硅膠，脫附再生的溫度應(yīng)不超過120℃，否則會因顯色劑逐步氧化而失去顯色作用。

3. 經(jīng)再生后的硅膠一般應(yīng)過篩除去微細(xì)顆粒，以使顆粒均勻。
